| Název: Name: | HESA Šáhid-136 | |
| Originální název: Original Name: | شاهد ١٣٦ | |
| Kategorie: Category: | vyčkávací munice | |
| Výrobce: Producer: | DD.MM.2021-DD.MM.RRRR Iran Aircraft Manufacturing Industrial Company, ? | |
| Období výroby: Production Period: | DD.MM.2021-DD.MM.RRRR | |
| Vyrobeno kusů: Number of Produced: | 100+ | |
| První vzlet: Maiden Flight: | DD.MM.RRRR | |
| Základní charakteristika: Basic Characteristics: | ||
| Vzlet a přistání: Take-off and Landing: | jiné | |
| Uspořádání křídla: Arrangement of Wing: | jednoplošník | |
| Uspořádání letounu: Aircraft Concept: | bezocasé | |
| Podvozek: Undercarriage: | jiný | |
| Přistávací zařízení: Landing Gear: | žádné | |
| Technické údaje: Technical Data: | ||
| Hmotnost prázdného letounu: Empty Weight: | ? kg | |
| Maximální vzletová hmotnost: Maximum Take-off Weight: | ? kg | |
| Rozpětí: Wingspan: | 2,5 m | |
| Délka: Length: | 3,5 m | |
| Výška: Height: | ? m | |
| Plocha křídla: Wing Area: | ? m2 | |
| Pohon: Propulsion: | ||
| Kategorie: Category: | pístový | |
| Počet motorů: Number of engines: | 1 | |
| Typ: Type: | ? (dvojlistá tlačná vrtuľa) | |
| Objem palivových nádrží: Fuel Tank Capacity: | ? | |
| Výkony: Performance: | ||
| Maximální rychlost: Maximum Speed: | 150 km/h v ? m | |
| Cestovní rychlost: Cruise Speed: | ? km/h v m | |
| Operační dostup: Service Ceiling: | 4000 m | |
| Maximální dolet: Maximum Range: | 2000 km | |
| Vytrvalost: Endurance: | 10 h | |
| Výzbroj: Armament: | bojová hlavica s hmotnosťou 36 kg | |
| Vybavení: Equipment: | elektro optický systém na zaměření cíle | |
| Uživatelské státy: User States: | 1) | |
| Poznámka: Note: | štart pomocou pomocného raketového motora, ktorý je odhodený po dosiahnutí dostatočnej rýchlosti (RATO), využíva koncept tzv. roja (swarming) 1) ruské označenie Geraň-2 (Герань-2) | |
| Zdroje: Sources: | www.militaryfactory.com frontierindia.com https://www.kp.ru/daily/27459/4664004/ | |
URL : https://www.valka.cz/HESA-Sahid-136-t257344#705548Verze : 0
buko1
MOD

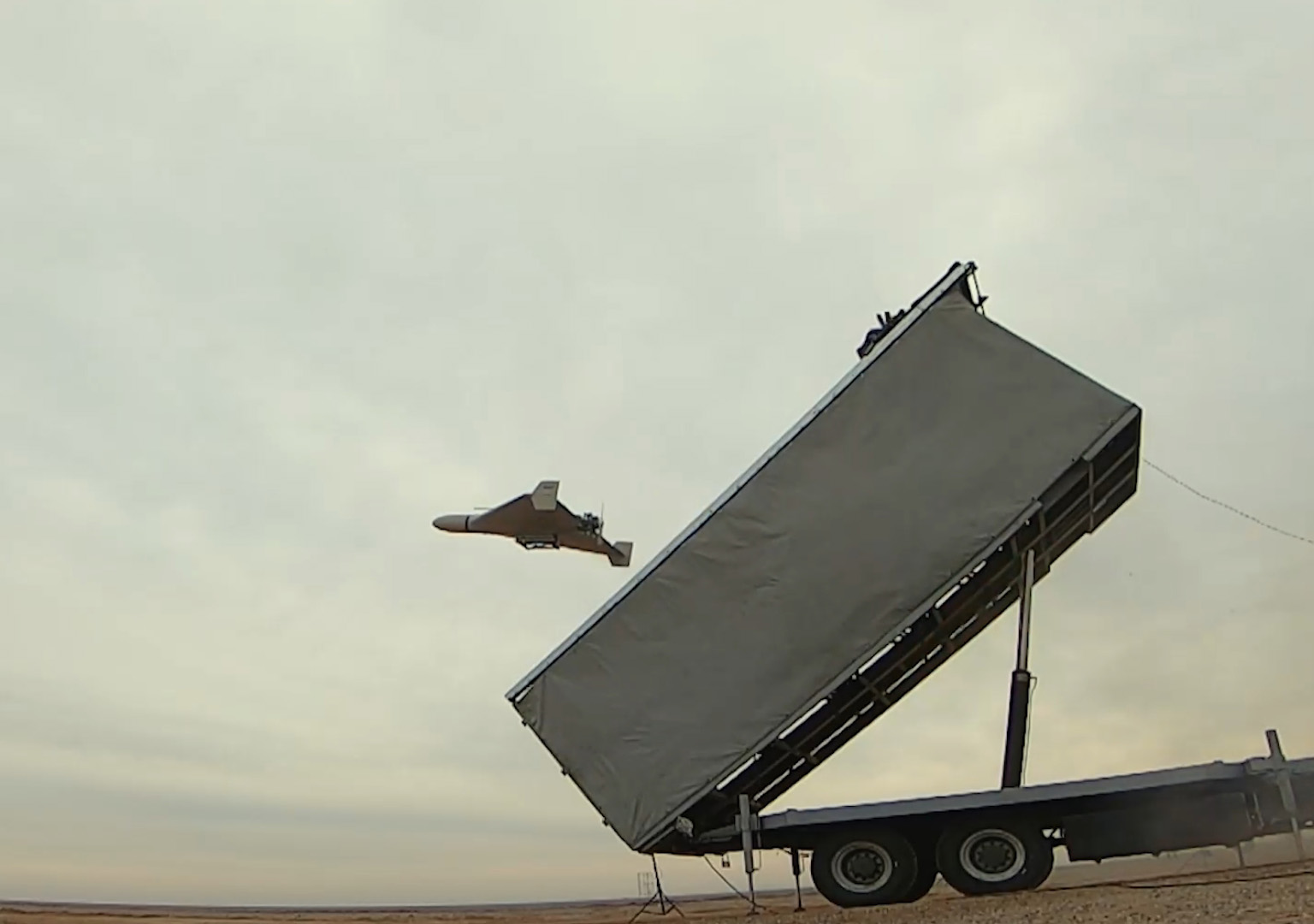

Dron Šáhid-136 je prepravovaný a odpaľovaný z kontajnera, v ktorom sa nachádza 5 dronov. Štart je z horizontálnej polohy (mierne nahor) priamo z kontajnera, pričom potrebnú letovú rýchlosť dronu dodáva štartovacia raketa (Rocket Assisted Take Off - RATE). Dron pri svojom použití využíva tzv. "roj", keď je niekoľko prostriedkov vyslaných do priestoru cieľa súčasne, čím dôjde k zahlteniu PVO a zvyšuje sa šanca na zničenie primárneho cieľa. Podľa niektorých zdrojov sú pri konštrukcii dronu použité primárne kompozitné materiály, čo znižuje možnosť detekcie dronu rádiolokátormi. Na základe analýzy doterajšieho použitia operujú drony väčšinou vo dvojiciach, kde jeden z dronov sa "venuje" protivzdušnej obrane, zatiaľ čo druhý likviduje primárny cieľ.
Zdroje: www.militaryfactory.com
HESA Šáhid-136 (Shahed-136)
HESA Šáhid-136 (Shahed-136) v prepravno-odpaľovacom kontajneri
Výstava schopností leteckých sil Sboru islámských revolučních gard s názvem Nebe moci.
Tasnim News Agency, CC BY 4.0, commons.wikimedia.org
Zdroje: www.militaryfactory.com
frontierindia.com
iswnews.com
www.indomiliter.com
HESA Šáhid-136 (Shahed-136)
HESA Šáhid-136 (Shahed-136) v prepravno-odpaľovacom kontajneri
Výstava schopností leteckých sil Sboru islámských revolučních gard s názvem Nebe moci.
Tasnim News Agency, CC BY 4.0, commons.wikimedia.org
URL : https://www.valka.cz/HESA-Sahid-136-t257344#705550Verze : 7
buko1
MOD
Reklama
Trosky Šáhid-136 (č. M214) pri ukrajinskom meste Kupjansk, september 2022 (dátum zverejnenia 13.09.2022?). Zostrel dronu si nárokujú Ozbrojené sily Ukrajiny, ruské neoficiálne zdroje to ako zvyčajne odmietajú a fotografie popisujú ako trosky, ktoré zostali po úspešnom zásahu cieľa.
Ďalšie trosky (č. M205) sú zdokumentované zo dňa 20.09.2022 pri meste Mykolajiv. Nasadenie uvedenej munície je v poslednej dekáde septembra 2022 zaznamenávané aj z ďalších oblastí pozdĺž frontovej línie, ale aj v oblastiach od frontovej línie vzdialených. Napr. 23.09.2022 boli zaznamená útoky dvojicou dronov v Odese (zostrelenie tretieho si pripisuje Ukrajinská PVO), v rovnaký deň sú datované aj zábery zostrelu pri meste Dnipro.
Nad Odesou, 23.09.2022
Zostrel pri Dnipre, 23.09.2022
Trosky Geraň-2 (M214), Kupjansk, 13.09.2022 (?)
Trosky Geraň-2 (M214), Kupjansk, 13.09.2022 (?)
Trosky Geraň-2 (M205), Mykolajiv, 20.09.2022
Ďalšie trosky (č. M205) sú zdokumentované zo dňa 20.09.2022 pri meste Mykolajiv. Nasadenie uvedenej munície je v poslednej dekáde septembra 2022 zaznamenávané aj z ďalších oblastí pozdĺž frontovej línie, ale aj v oblastiach od frontovej línie vzdialených. Napr. 23.09.2022 boli zaznamená útoky dvojicou dronov v Odese (zostrelenie tretieho si pripisuje Ukrajinská PVO), v rovnaký deň sú datované aj zábery zostrelu pri meste Dnipro.
Nad Odesou, 23.09.2022
Zostrel pri Dnipre, 23.09.2022
Zdroj: mil.in.ua
Trosky Geraň-2 (M214), Kupjansk, 13.09.2022 (?)
Trosky Geraň-2 (M214), Kupjansk, 13.09.2022 (?)
Trosky Geraň-2 (M205), Mykolajiv, 20.09.2022
URL : https://www.valka.cz/HESA-Sahid-136-t257344#706055Verze : 3
buko1
MOD
Web etto so sídlom v Bosne a Hercegovine tvrdí, že Srbsko si od Iránu objednalo 20 000 kamikadze UAV Šáhid-136 s tým, že „neexistujú žiadne prekážky na zlepšenie vzťahov“.
